废气吸收塔结构特点及净化工艺流程

2019-11-09 08:59:01 AM

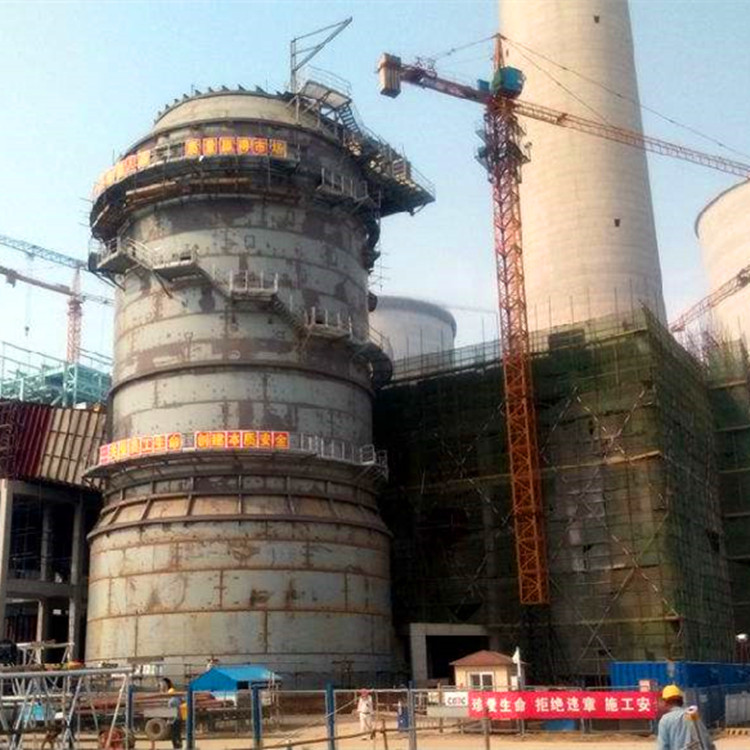

  废气吸收塔

  废气吸收塔 能源回收及环保设备是广泛应用于电力、化工、电工电子、冶金、酿造等多种领域的设备,原来一直沿用的 废气吸收塔只能中和净化,对再回收长久以来没有更好的办法,使得大量能源被浪费.因此,我公司开发研制成功一种对尾气进行吸收再利用。

  吸收塔介绍

  尾气吸收塔的应用不仅为环保做出贡献,而且,为企业节约了大量的能源,创造了更高的价值。

  工作原理

  废气经排气管首先进入降膜回收器进行降膜吸收生产酸,降膜回收器回收后的稀酸液体经排液管进入贮液箱回收, 没有被吸收的废气进入吸收塔,吸收塔回收后的稀酸液体进入本塔贮液箱,没有被吸收的尾气又进入二级吸收塔,二级吸收塔回收后的稀酸液体进入本塔贮液箱,没有被吸收的少量尾气进入真空泵,真空泵回收后的液体进入本体贮液箱,经真空泵吸收后的达标尾气经排气管排出。在本制酸反应过程中,生成的低浓度的稀酸溶液参与到酸循环反应中,用后道工序制成的稀酸溶液补充上道工序减少的循环液中去,浓度达到工艺要求后,集中存放。这个过程完成了酸尾气回收的过程。本系列设备可采用自动控制,实现无人化管理模式。


  结构及特点

  废气回收装置由降膜回收器 、吸收塔、二级吸收塔、真空泵、排气管及控制仪表组成。

  本系设备可根据应用要求安装自动控制元器件,如气体在线分析仪、流量传感器(气、液)、电磁阀、液位控制计、PH值控制计、电导率仪、控制柜及附件等,从而实现本系统运行及管理的自动化。自控系统可根据用户要求进行手动、半自动和全自动控制设计。

  参数表

  废气回收装置可应用于各种行业、吸收的气体种类、浓度、温度等技术条件不尽相同,塔所回收的产品种类也不一样,所以,本系列设备应根据实际条件进行针对性地设计选型,为用户量身定作具有实用性、经济性的废气吸收塔。

  净化工艺流程

  1、吸附:

  废气经过滤器除去固体颗粒物质,由上而下进入吸附罐,有被炭捕集、吸附并浓缩,净化的空气从罐体下部经主风机排入大气。

  2、凝水净化:

  为保证冷凝水的洁净,避免溶剂的凝水排入水体,在分离器内分离后的水中通入压缩空气,使水中溶液剂解脱。被压缩空气逐出的含物空气折返废气系统,重新吸附。净化后的冷凝水,排入下水道。

  3、连续吸附措施:

  在连续生产的工厂中,吸附系统也需相应连续工作,可在废气净化系统设计中,选用双罐系列,以便吸附、交替连续使用。
